第二章：配件更換說明

   麻將機在使用一段時間後，由於電子原件的老化和機器配件的磨損，如果出現故障需要更換配件時，請參考以下

配件更換步驟

一:大盤結構配件更換方法及圖解

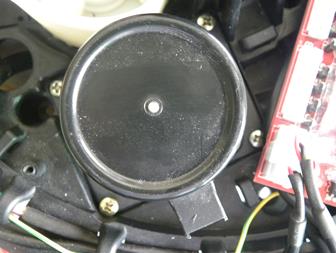

更換變壓器：

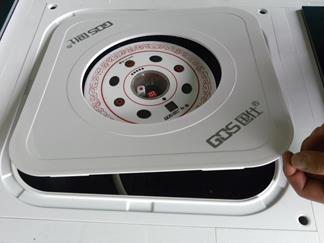

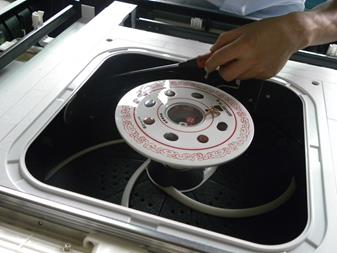

圖一：拿掉中心隔音板                  圖二：用十字螺絲刀把五顆大盤上固定螺絲拆出把螺絲放好

                              注意事項：拆掉的螺絲要放好以免裝回時找不到螺絲或用錯其他螺絲

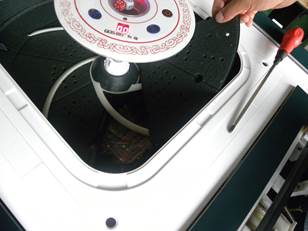

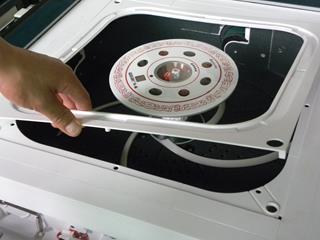

圖三：將螺絲刀插入大盤上散熱孔向外翹出大盤上                       圖四：拿出大盤上

注意事項：螺絲刀插下時，不要插到底避免將內部配件插傷

圖五：用老虎鉗夾住螺母向左旋轉拆出變壓器固定螺母     圖六：拔掉220V電源輸入與變壓器電源輸入連接端子

注意事項：不要帶電操作以免意外發生                   注意事項：拔掉連接端子前要關閉電源避免觸電

圖七：拔掉主機板與變壓器10V電源輸出連接線                圖八：拿出變壓器

注意事項：要分清連接線不要拔錯其他連接線                注意事項：要確定變壓器與其他部位連接是否拆除

說明：在骰盤指示燈不亮，主機不工作，電源開關板有電，底座與主機電源連接線有電源確定是變壓器故障時才更換變壓器，更換完變壓器按圖片說明步驟反向操作即可更換好變壓器。

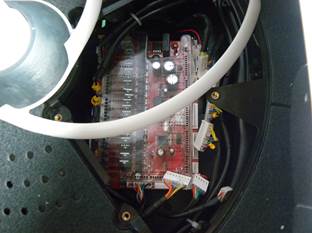

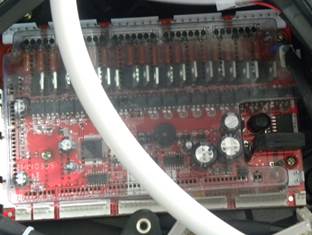

更換主機板：

圖一：拔掉與主機板所有連接線                                    圖二：拔掉所有主機板連接線

注意事項：拔連接線時不要太用力避免將線頭拔斷       注意事項：拔掉連接線之前認真看好線標與主機板對應插孔

圖三：用十子螺絲刀將園圈內主機板固定螺絲拆掉                            圖四：主機板更換完成

注意事項：拆出的螺絲要放好避免主機板裝回時找不到螺絲      注意事項：注意線標與主機板對應插孔不能插錯

說明：主機出現故障確定是主機板問題才更換主機板，更換主機板時嚴禁帶電操作，主機板換好後按圖片說明步驟反向操作即可。

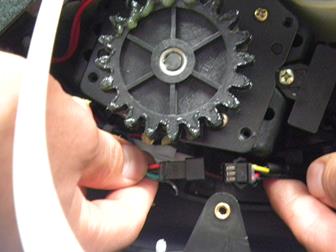

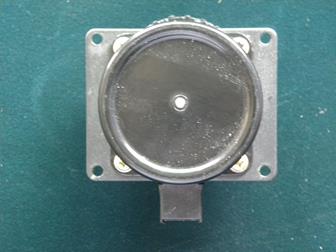

更換大盤電機：

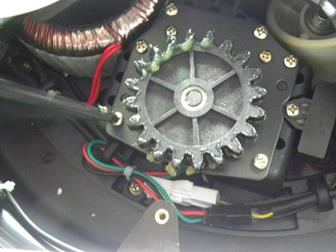

圖一：用十字螺絲刀拆除大盤電機固定螺絲               圖二：拔掉大盤電機連接端子

注意事項：按紅色箭頭提示拆除螺絲                     注意事項：拔掉大盤電機連接端子前要關閉主機電源

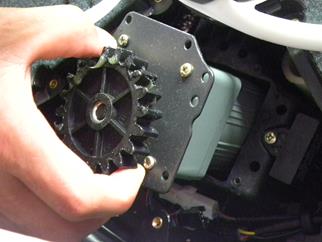

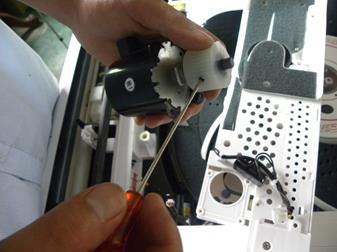

圖三：取出大盤電機                                  圖四：拆除大盤電機齒輪固定螺絲

注意事項：抓住電機齒輪向上提不要左右斜拉            注意事項：不要將螺絲孔扭滑絲

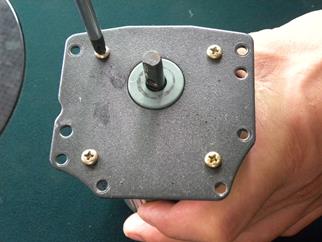

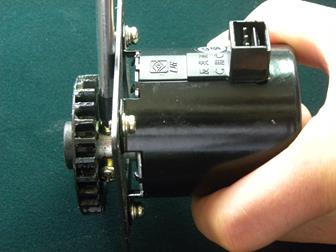

圖五：拆除大盤電機鐵片固定螺絲                        圖六：安裝更換好的大盤電機

注意事項：拆除螺絲時注意鐵片與電機固定方向避免        注意事項：按圖片紅色標示安裝大盤電機以免裝錯影

          裝回鐵片方向錯誤安裝不了                              響大盤電機齒輪使用功能

說明：確定大盤轉動沒力，外力壓住大盤，大盤來回反轉，或大盤不轉再更換大盤電機，電機換好後按圖片說明步驟反向操作即可更換好大盤電機。

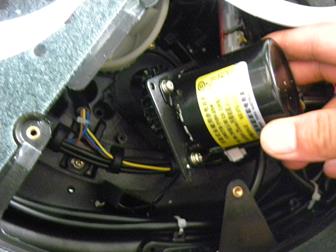

更換中心升降電機：

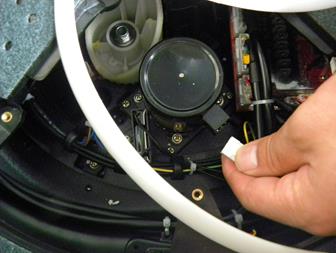

圖一：拔掉電機電源輸入線                            圖二：拆除電機固定螺絲

注意事項：專拔中心升降電機連接線其他線路不動        注意事項：專拆電機鐵片固定螺絲，拆出的螺絲放好

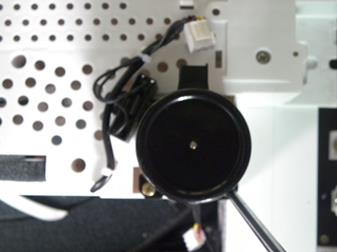

圖三：取出中心升降電機                             圖四：拆掉中心升降電機齒輪固定螺絲

注意事項：電機電源線要拔掉避免將線頭拉斷           注意事項：不要把螺絲孔扭滑絲

圖五：拆掉電機鐵片固定螺絲                          圖六：安裝中心升降電機

注意事項：螺絲型號不同拆掉的螺絲要放好避免螺絲裝錯  注意事項：安裝電機時認准電機方向檢測電機電源線

                                                              是否插好

說明：主機使用過程中，中心骰盤不升降確定是中心升降電機故障才更換電機，更換好電機按圖片說明步驟反向操作即可更換好中心升降電機。

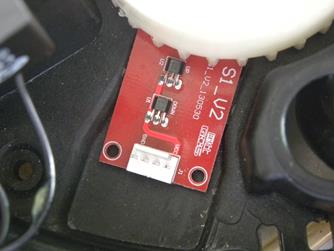

更換S1中心升降光控：

圖一：拔掉光控電源連接線                            圖二：將光控固定螺絲拆掉

注意事項：拔光控電源線時要關閉主機電源

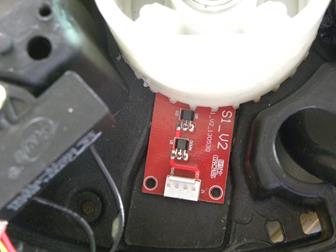

圖三：箭頭提示向外拉出光控                          圖四：箭頭提示安裝光控

注意事項：平行可拉出，角度不對拉不出來         注意事項：安裝好光控注意用螺絲固定好檢測連接線是否插好

說明：使用過程中，骰盤上下不停升降確定是中心升降光控故障再更換，更換好光控按圖片步驟說明反向操作即可

二：導板結構配件更換方法及圖解

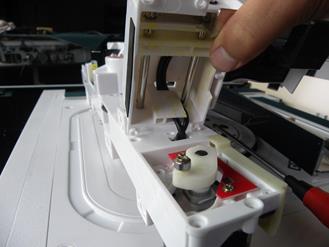

更換機頭電機：

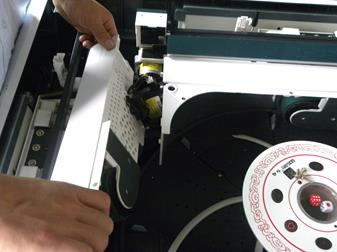

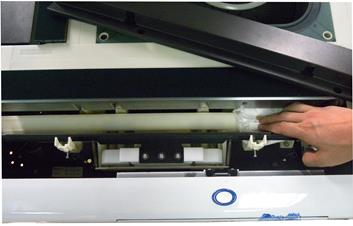

圖一：取掉升牌鋁條                                  圖二：將10V光控轉接線拔掉

注意事項：拿出升牌鋁條放好注意不要將鋁條弄變形

圖三：將110V電機電源轉接線拔掉                    圖四：將機頭電機110V電源轉接線拔掉

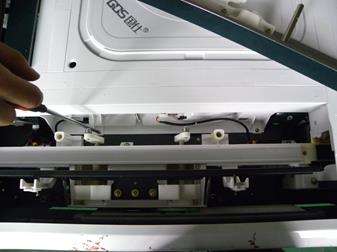

圖五：拆掉導板固定螺絲                              圖六：拆掉導板固定螺絲

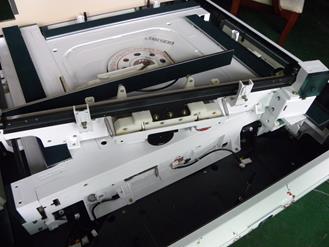

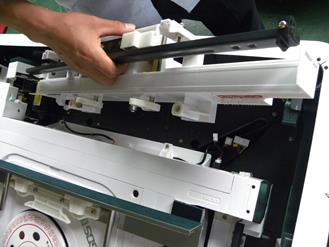

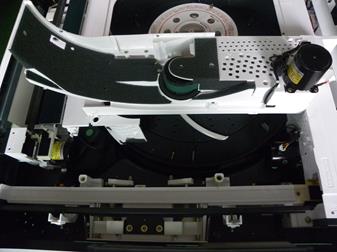

圖七：取出導板結構                                   圖八：取出導板結構效果圖

注意事項：取出導板結構時檢測110V電機電源轉接線

與10V光控電源線是否拔掉避免取出導板時將線拉斷

或光控插座拉壞

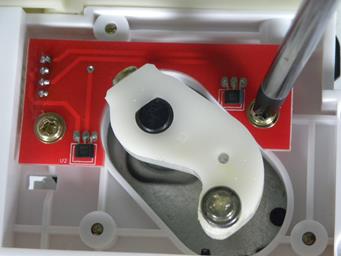

圖九：用十字螺絲刀拆掉機頭盒固定螺絲                 圖十：打開機頭盒

圖十一：將推牌搖臂板至塑膠件對應孔                     圖十二：把機頭電機固定螺絲拆掉

注意事項：推牌搖臂板至塑膠件對應孔否則電機拿不出來

圖十三：拿出機頭電機                               圖十四：將換好的機頭電機安裝回導板電機座

                                                   注意事項：裝回機頭電機時推牌搖臂要與塑膠件的 孔位相對應

圖十五：安裝回機頭盒                                 圖十六：將機頭盒用螺絲固定好機頭電機更換完成

注意事項：安裝回機頭盒時注意搖臂軸承與推牌滑塊

          的滑槽相對應否則裝好後機頭電機推不動

說明：機頭電機在使用時，有異響，不工作確定是機頭電機故障再更換電機，更換好電機按圖片說明步驟反向操作

就可以將電機換好

更換S3機頭光控、：（更換機頭光控參照更換機頭電機圖一至圖十一再進行以下操作）

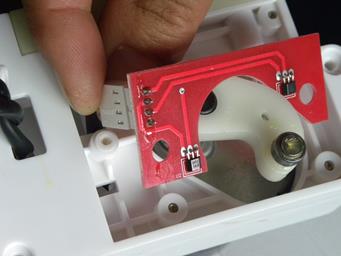

圖一：將光控固定螺絲拆掉                           圖二：把換好的S3機頭光控安裝回去

                                                   注意事項：安裝S3機頭光控時檢測光控線是否連接

圖三：安裝回機頭盒                                  圖四：將機頭盒用螺絲固定好機頭S3光控更換完成

注意事項：安裝回機頭盒時注意搖臂軸承與推牌滑塊

          的滑槽相對應否則裝好後機頭電機推不動

說明：主機在工作時，機頭電機來回不停的推確定機頭S3光控故障再更換光控安裝回機頭盒時注意搖臂軸承與推滑塊的滑槽相對應否則裝好後機頭電機推不動，更換好S3光控按圖片說明步驟反向操作即可將光控更換好。

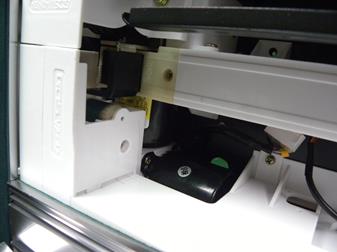

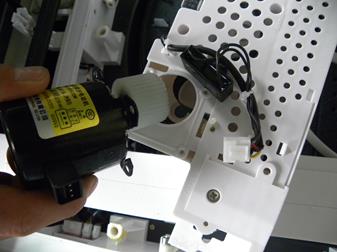

更換升牌電機：

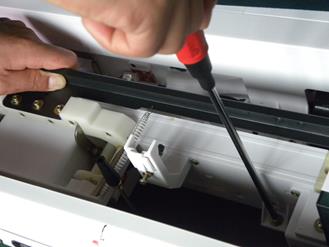

圖一：拆掉要更換電機方的邊框螺絲取下邊框                     圖二：拔掉升牌電機電源線

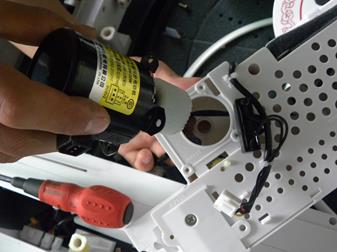

圖三：用十字螺絲刀將電機固定螺絲拆掉                  圖四：將電機取出

                                                      注意事項：取電機時一手抓住電機，一手用螺絲刀翹住塑膠件使電機有空間更方便取出注意不要太用力以免將塑膠件翹裂

圖五：取出電機                                       圖六：用老虎鉗夾住電機銷杆拔出

圖七：更換好的電機安裝回導板                         圖八：安裝電機

注意事項：安裝時電機上的銷杆要與電機齒輪裡的銷杆     注意事項：當電機上的銷杆與電機齒輪裡的銷杆槽對

槽相對應否則電機安裝不進去                           准後用力壓住電機尾部向前壓，壓到底用螺絲將電機固定好，電機更換完成

說明：主機在工作時升牌電機有異響，不工作確定是升牌電機故障再更換電機，更換好電機按圖片說明步驟反向操 作

就可以將電機換好

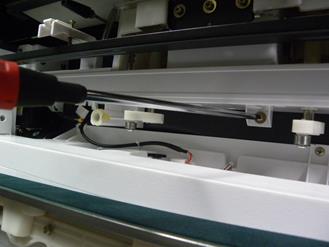

更換S2升牌光控：

圖一：拆掉要更換S2光控方的邊框螺絲取下邊框         圖二：拆掉光控固定螺絲

圖三：準備安裝S2光控                                圖四：安裝S2光控

注意事項：安裝S2光控前檢測光控電源線是否與光控      注意事項：安裝S2光控時先不要將固定螺絲鎖緊，檔

連接好                                               位元開關調至“0”擋測試升牌鋁條是否與面板平整，S2光控左右調整至升牌鋁條與面板平整再將螺絲鎖緊

說明：主機在工作時，升牌電機不停上下升降確定S2升牌光控故障再更換升牌光控，換好後按圖片說明步驟反向操

作即可更換好S2 升牌光控

更換輸送電機：

圖一：取掉中心隔音板                                  圖二：取掉中心隔音板裝置圈

圖三：將機頭推牌頭處於關閉狀態                      圖四：拔掉輸送同步光控線

圖五：用十字螺絲刀將輸送組合連接螺絲拆掉            圖六：將輸送固定螺絲拆掉

圖七：將輸送連接固定螺絲拆掉                        圖八：分拆輸送連接處

注意事項：為了下一步拆除工作檢測圖五，圖六 ，圖七   注意事項：箭頭提示一手抓住一邊輸送向外分開，一手

共計“6 ”顆螺絲是否拆除完成                        抓住輸送向上提，分開時不要太用力避免將輸送塑膠件扮裂

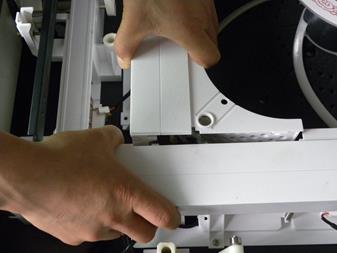

圖九：分拆輸送連接處                                             圖十：拆出輸送效果圖

注意事項：箭頭提示圖八分拆後，一手抓住輸送出口向外扮，

扮時不要太用力避免將塑膠件扮裂，另一手向上提

圖十一：拔掉輸送電機電源線                         圖十二：用十字螺絲刀將輸送電機固定螺絲拆掉

圖十三：取出輸送電機                               圖十四：用2.5T字內六角板手將輸送主動輪的固定螺絲拆掉

圖十五：安裝輸送電機                               圖十六：電機安裝完成

注意事項：安裝電機時用手抅住輸送皮帶，電機安裝進   注意事項：電機安裝好後確定輸送皮帶套住主動輪後用

去時輸送皮帶要套住輸送主動輪                       手動吸牌輪轉動順暢後再將電機固定

說明：主機工作時，輸送電機異響，正轉時反轉，轉動時沒力確定電機故障更換電機，換好後按圖片說明反向操作即可更換好輸送電機

更換S5/S6光控：

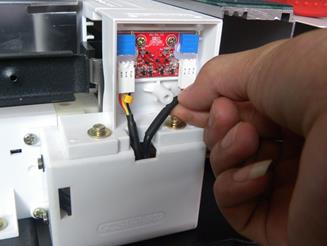

圖一：用十字螺絲刀將機頭光控蓋拆掉                   圖二：將S5/S6光控電源連接線拔掉

圖三：將光控固定螺絲拆掉                              圖四：安裝S5/S6光控

                                                      注意事項：光控安裝好後光控電源連接線A線為主系統。B線為備用系統插線時A線插左邊，B線插右邊

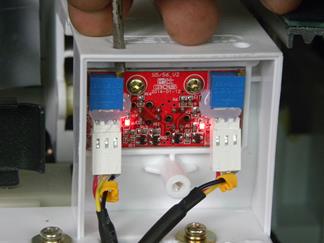

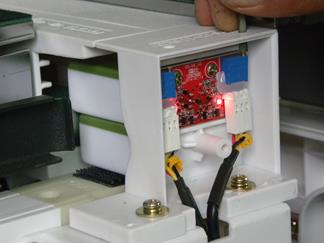

圖五：調試光控                                        圖六：調試光控

注意事項：如圖提示將麻將牌放入機頭沉牌座注意尺寸      注意事項：用一字小螺絲刀將光控信號燈調亮即可

紅色箭頭間隔距離3-5mm

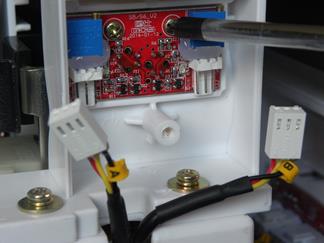

圖七：調試光控                                        圖八：光控更換完成

注意事項：用一字小螺絲刀將光控信號燈調亮即可，向

左旋信號弱，向右旋信號強

說明：主機使用時，光控信號燈亮但機頭不推牌，機頭疊牌S5/S6光控計數錯誤，牌在輸送出口3/1時機頭開始推牌，確定光控故障更換光控

更換110V電機電源線主轉接板

圖一：拆掉要更換轉接板方位的邊框                     圖二：拔掉110V電源連接線

                                                     注意事項：拔掉更換方位輸送電機，升牌電機，機頭電機電源線時不要太用力避免將線拉斷

圖三：拆掉110V電源轉接板的固定螺絲                圖四：取出轉接板座，更換轉接板

說明：主機在使用時，謀方電機不工作，確定是110V電源轉接板故障，更換轉接板，按圖片說明反向操作轉接板更換完成

更換10V光控電源轉接板

圖一：拆掉要更換方的邊框                             圖二：拔掉更換方光控電源主線，洗牌桶同步光控線

圖三：拆掉10V電源轉接板固定螺絲                    圖四：取出10V光控轉接板座拔掉升牌，機頭，看牌光控電源線更換轉接板

說明：主機在使用時，謀方電機不工作或不受控制，確定是10V電源轉接板故障，更換轉接板，按圖片說明反向操作轉接板更換完成

第三章：日常維護與保養

      為了延長麻將機使用壽命，保障機器工作的穩定性，請您認真閱讀《國仕麻將機使用說明書》，並定期做好日常維護工作：

從機器安裝之日起，建議您10天----半個月對整機（檯面布絨布清潔，麻將牌清潔，內部結構清潔）保養一次；

     日常維護是正確使用國仕麻將機的良好習慣，做好對麻將機的日常維護會大大提高機器的使用壽命；

一：日常保養

   檯面布絨面清潔

1：把壓框條取下放在一邊，用軟毛刷朝同一方向刷檯面絨布，將絨面的灰塵，污垢清除（如圖一提示）

2：桌面注意禁水，禁油，禁煙頭，特別髒的檯面可用濕的毛巾沾濕檯面，再用毛刷清潔，然後用吹風機吹幹；

3：如有檯面布翹起（邊角，升牌台）現象，用雙面膠粘牢，這樣避免檯面布或升牌台掉絨翹起的問題擴大；

麻將牌清潔

    1：將麻將牌升到桌面，擺放整齊，用國仕專用碧麗珠噴在柔軟的毛巾上，再對麻將牌進行擦拭

    2：如遇麻將牌有難清洗的污垢可以牙刷進行清洗

機器內部長期活動部分維護清潔

    1:需定期（建議10天----半個月）對機器看牌光控S5/S6和走牌道進行清理：圖二提示

圖二

二：日常維護

    為了消除機器故障隱患，減少故障發生幾率，請定期對麻將機進行維護

    1：定期檢查或打到“0”擋測試擋測試麻將機各部件是否運轉順暢如：大盤正反轉，輸送正反轉，中心升降上下升降，推牌滑塊，升牌電機上牌等情況是否運轉正常；

    2：麻將牌應不要放在強磁場環境，長時間不使用機器（1個月），請將麻將牌取出不要承留在機器內，並把主機電源關閉

    3：使用使用者當麻將機出現故障時，請與當地經銷商聯繫，或致電國仕售後或4000011199不要私自拆卸維修避免其他問題的發生

    4：請不要將麻將機長期在日光下暴曬，應保存在濕度（相對濕度小於80%），

    5：麻將機在使用和運輸時請保持水準，禁止傾斜，倒置，碰撞，堆放層數不的超過3層，安裝時可以移動或傾斜45%

三：日常使用注意事項

   1：麻將機在工作時，不要打開桌面或把手伸入機器內，避免意外受傷

   2：在使用過程中請不要用力打擊檯面，或用麻將牌及其他硬物敲擊桌面，以免檯面受損

   3：禁止用尖銳器具戳控制盤和桌面，導致控制盤失靈或檯面布破損

4：國仕麻將機是使用專用的國仕麻將牌，請不要隨意更換麻將牌避免麻將機使用功能故障的發生

   5：不要將籌碼，撲克，打火機，香煙等物放置在桌面，避免在升牌時，有物品掉入機器內部，以免機器發生不必要的故障，如有物品不慎掉入機器內，請先關閉電源再將物品取出

   6：禁止讓小孩玩耍麻將牌，以免誤食或受其他意外傷害

   7：為了保證安全，使用國仕麻將機時，使用的電源插座應與國仕麻將機的電源線插頭相匹配的三孔插座

   8：國仕麻將機只供健康娛樂，請勿賭博。
